TS-45（トメ角専用スプレター）

TS-45（トメ角専用スプレター）

額縁などの枠物を製造の際の泣き所、トメ角への糊付け作業が、こんなにも簡単になりました。

どなたにも適量、適所にスピーディーな接着剤塗布が出来ます。
接合の際生じる糊のはみ出し、ふき取りの手間が解決されます。

使用用途

  • 額縁トメ角への糊付け
  • その他木材､プラスチック、金属、ゴム、ガラス、石・・・etc

仕様

塗布される材料の大きさ 巾　ＭＡＸ100mm
塗布面長さ　7～140mm
塗布ローラー 外径　φ100　長さ　110mm
塗布ロール移動範囲 MAX　140mm
仕様モーター 4P-40W/200V
テーブル寸法 巾100×長さ600(mm)
(長尺物は補助テーブルを)
テーブル地上高さ 700mm
機械寸法 850×450×H1100(mm)
機械重量 80Kg
使用エアー圧力 4Kg/c㎡

特徴

  1. どなたにも適量、適所にスピーディーな接着剤塗布が出来ます。
    (どなたが作業されても、同じ個所、同じ量の塗布が可能です。)
  2. フィルムマスキング方式(下記)を採用しておりますので、組み合わせ時の糊のはみ出しが未然に防ぐことが出来ます。
  3. 洗浄時、ロールや糊受けが簡単に取り外せますので、簡単です。
  4. キャスター付きで移動が簡単です。

詳細ポイント

ポイント1

～使用する糊について～

S-45に使用する糊について、コニシボンドのCH-107をお奨めします。
このCH-107は、2液性ですが硬化するまでの時間が長く、糊付け機で撹拌してもゲル化しにくいという特徴があります。
また高周波の機械にも使用でき､強度も保たれるという優れものです。


ポイント2

～動作について～

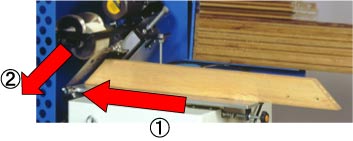

TS-45（トメ角専用スプレター）　動作について
  1. テーブル上にワークを乗せ、テーブルごとワークをロール方向にスライドさせます。
  2. 一定の位置まで前進すると、リミットが感知。
    ロールが45゜にスライド下降してきます。
    (この時、ロールの回転速度とスライド下降速度が同じである事が重要です。)

ポイント3

～フィルムマスキング方式とは・・・～

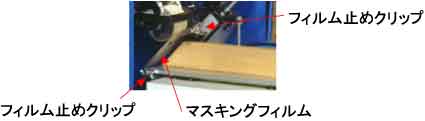

塗布ロールとワークの接触面にマスキングフィルムが一枚挟まるように、あらかじめクリップでフィルムをセットします。
このマスキングフィルムは、ワークに対して糊を塗布したい部分だけ切り取って置きます。すると、実際塗布した際にはフィルムで切り取った部分だけの塗布が可能です。

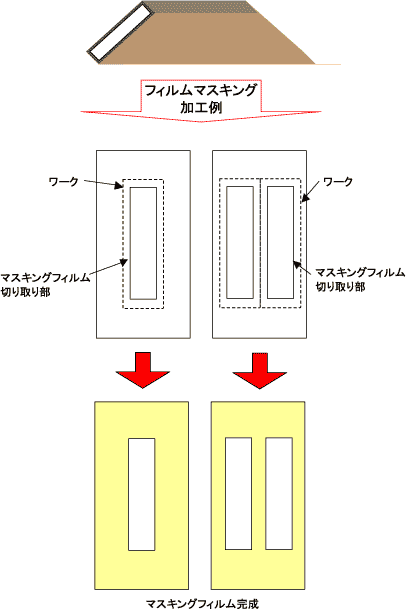

マスキングフィルム切り取り例＝１

マスキングフィルム切り取り例＝１
マスキングフィルム切り取り例＝１

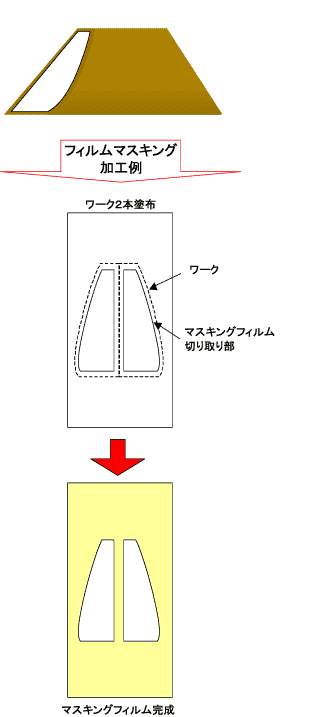

マスキングフィルム切り取り例＝２

マスキングフィルム切り取り例＝２
